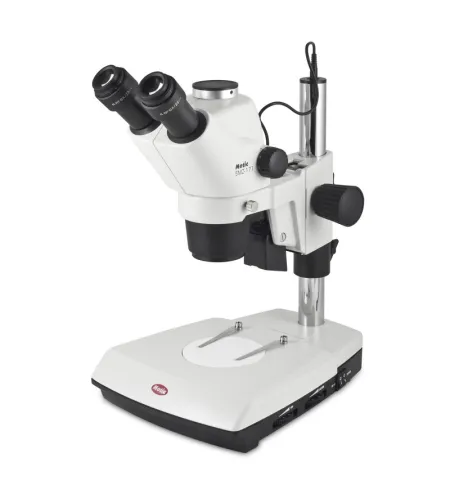

Motic Stereo priartinimo mikroskopas SMZ 171-TLED trinokuliaras

Su nauju SMZ-171 Stereo Zoom mikroskopu Motic išdidžiai pristato optiškai patobulintą savo nusistovėjusios SMZ Stereo serijos priedą. Į šią seriją įtrauktos naujos ESD suderinamumo medžiagos ir optimizuotos LED apšvietimo galimybės, siekiant sukurti universalią stereo mikroskopo platformą, skirtą įvairioms biologijos ir medžiagų mokslo reikmėms. SMZ-171 optinė charakteristika kartu su išplėsta priedų linija daro jį idealiu prietaisu, atitinkančiu griežtus kasdienės ir tyrimų srities reikalavimus. Nuo biologinių ir medicininių preparatų iki pramoninės kokybės kontrolės ir patikros – SMZ-171 pateiks nuolat aiškius ir be iškraipymų vaizdus. Greenough optinėje sistemoje yra plataus mastelio priartinimo diapazonas 6,7:1, parfokalinis visais padidinimais; o 5 padėčių paspaudimo sustabdymo mechanizmas, įdiegtas nuolatiniame mastelio keitime, leidžia tiksliai atkurti padidinimus, kad būtų lengviau išmatuoti. Standartinės konfigūracijos 110 mm darbinis atstumas suteikia pakankamai vietos bet kokiam mėginių peržiūrai ir manipuliavimui. Be to, patobulintas ir ryškus matymo gylis sukuria nuoseklius ir įtikinamus 3 dimensijos vertikalius vaizdus. Be to, SMZ-171 gali lengvai paversti visą dokumentacijos stotį, derinant ją su Moticam fotoaparatų šeimos nariu.
• Greenough optinė sistema
• Achromatinė optika su priešgrybeliniu gydymu
• Plačialaukio žiūronas / trinokulis 45º stebėjimo vamzdis (šviesos pasiskirstymas 0:100 dešiniajame akies vamzdyje / trinokulyje nuotraukos padėtyje)
• Plataus lauko aukšto taško okuliarai, WF 10X/23 su dioptrijų reguliavimu ant okuliarų +/- 5dpt
• Atstumas tarp vyzdžių 48-75mm
• Priartinimas 6,7:1; 5 paspaudimai
• 7,5X-50X standartinis padidinimas
• Darbinis atstumas 110mm
Priartinimo diapazonas
Perjungti nuo makrokomandos apžvalgos prie mikro detalių dar niekada nebuvo taip paprasta nei naudojant SMZ-171. SMZ-171 priartinimo koeficientas 6,7:1 suteikia standartinį 7,5x-50x didinimo diapazoną. Keičiant mastelį, fokusavimo padėties iš naujo reguliuoti nebūtina – visa optinė sistema sukurta taip, kad būtų parfokalizuotas per visą priartinimo diapazoną. Siekiant padidinti modelio didinimo diapazoną, taip pat galima įsigyti papildomų objektyvų ir okuliarų, kurie praplečia bendrą SMZ-171 didinimo diapazoną nuo 2,25 iki 200 kartų.
Pagalbiniai tikslai
Standartinis 110 mm darbinis atstumas SMZ-171 suteikia pakankamai vietos pavyzdžiu manipuliuoti įvairiais padidinimais. Didžiausias lauko skersmuo (su žemiausia priartinimo padėtimi ir 10X okuliarais) bus 30,7 mm.
Okuliarai
Standartiniai SMZ-171 Widefield 10x/23mm okuliarai vadovaujasi aukšto akies taško principu, todėl akinių nešiotojai gali matyti visą regėjimo lauką. Individualūs okuliaro dioptrijų reguliavimai +/- 5 dpt suteikia geriausias sąlygas naudoti tinklelį, o standartinės guminės akių apsaugos sumažina išsklaidytą šviesą ir padidina žiūrėjimo komfortą. Be standartinio 10X okuliaro padidinimo, SMZ-171 serija taip pat siūlo okuliarus su alternatyviais padidinimais. Matavimo tikslais yra tinklelių serija.
3D vaizdas
„Motic“ SMZ-171 yra pagrįstas Greenough optine sistema. Su visiškai atskirtais optiniais keliais ši sistema buvo patikrinta daugiau nei 100 mikroskopijos metų. SMZ-171 pateikia įspūdingus 3-D vaizdus, be iškraipymų ir didelę skiriamąją gebą iki 460 lp/mm (su 2x pagalbiniu objektyvu).
Darbinis atstumas
Su standartine konfigūracija SMZ-171 užtikrina didelį 110 mm darbinį atstumą, kurį galima lengvai išplėsti iki 301 mm (su papildomu pagalbiniu objektyvu 0.x). Norint pasiekti norimą bendrą padidinimą, objektyvo padidinimas, mažesnis nei 1X, gali būti kompensuojamas naudojant didelio padidinimo okuliarus
(iki 20 kartų).
Motic's SMZ-171 optinės galvutės yra žiūrono arba trinokulinės versijos su 45° žiūrėjimo kampu, 10X okuliarais ir įmontuotu 1X objektyvu. Blokuojančius okuliarus galima reguliuoti atstumu tarp vyzdžių nuo 48 mm iki 75 mm. Specialioms sąrankoms arba OEM programoms galima įsigyti žiūrono galvutę su 60° žiūrėjimo kampu. Visų optikos priemonių priešgrybelinis apdorojimas leidžia naudoti SMZ-171 drėgnoje aplinkoje. Be optinės sąrankos kintamumo (pagalbiniai objektyvai, okuliarai), Motic siūlo platų stovų asortimentą, skirtą naudoti su SMZ-171. Tiek klasikiniai stulpų stovai (stulpo skersmuo 32 mm), tiek naujasis stovas su svirtimi taip pat yra ESD versijos, skirtos elektrostatikai jautrioms pramonės šakoms.
Modulinė konfigūracija
Be bazinių stovų, SMZ-171 taip pat siūlo modulinę komponentų sistemą, atitinkančią asmeninius pageidavimus ir reikalavimus, susijusius su darbo vietos nustatymu. Pramoniniai strėlės stovai didesniems žiūrėjimo pavyzdžiams gali pakeisti Base Plain ir skleidžiamos šviesos stovus, kad žymiai padidintų vartotojo laisvę.
Visiems šiems stendams reikalinga atskira apšvietimo sistema, atitinkanti pavyzdžio reikalavimus.
Apšvietimas
Apšvietimas yra neatsiejama tinkamo stereo mikroskopo naudojimo dalis. „Motic“ siūlo platų apšvietimo parinkčių spektrą, kurį galima derinti su SMZ-171 optika. Kad vaizdas būtų be šešėlių, gali prireikti žiedinės lemputės, o norint vizualizuoti paviršiaus struktūrą, gali prireikti vienkrypčio šviestuvo, derinant šaltą šviesos šaltinį su šviesos kreiptuvu.
Skaitmeninė dokumentacija
Patogesnė sąranka suteikiama naudojant „Motic“ lengvo vaizdo skaitmeninimo filosofiją. SMZ-171 derinys su Moticam serijos skaitmeninių fotoaparatų nariu užtikrina puikius tiesioginius vaizdus. Visose „Motic“ kamerose yra programinė įranga, skirta SMZ-171 paversti analizės ir dokumentacijos darbo vieta. Trinocular SMZ-171 leidžia naudoti skirtingus fotoaparato adapterius, priklausomai nuo naudojamo fotoaparato lusto dydžio.
Priedai
Sklandymas 360° pasukama slydimo pakopa, skirta sklandžiam įvairiapusiam mėginio judėjimui.
x/y-stage Pritvirtintas x/y-stage su 76x54mm eigos diapazonu leidžia tiksliai judėti abiem kryptimis.
Poliarizatorius, analizatorius Norint išanalizuoti skaidrių medžiagų dvigubą lūžį, reikalinga poliarizavimo sistema.
Darkfield intarpas Rainelės diafragma leidžia keisti apšvietimo diafragmą pagal naudojamo objektyvo skaitmeninę diafragmą.
SMZ171-TLED
Optinė sistema: Greenough Stebėjimo vamzdelis: Trinokulinė galvutė Atstumas tarp vyzdžių: 48-75 mm Trinokulinės šviesos padalijimas: 100:0 / 0:100 dešiniajame okuliare Pasvirimas: 45° Okuliarai: N-WF10X/23mm su dioptrijų reguliavimu, +/- 5 dioptrijos Objektyvioji sistema: Priartinimo sistema, santykis 1:6,7 Objektyvus didinimas: 0,75X ~ 5X Darbinis atstumas: 110 mm Stovas: stulpo tipo stovas su skleidžiamu apšvietimu ir šaltos šviesos įėjimu Pagrindas: 303x239 mm Stulpelis / svirtis: Ø 32 mm, 232 mm aukštis Galvutės laikiklis: skirtas Ø 32 mm kolonai ir Ø 76 mm galvutei su krintančiomis apšvietimu Fokusavimo mechanizmas: grubi fokusavimo sistema su įtempimo reguliavimu Fokuso eiga: 49 mm Avarinis apšvietimas: 3W LED su intensyvumo valdymu Perduodamas apšvietimas: 3W LED su reflektoriumi ir intensyvumo valdymu Transformatorius: vidinis Maitinimas: 100-240V (CE) Pridedami priedai: juodos, baltos ir matinės scenos plokštės ir apsauga nuo dulkių Matmenys: 303x239x405mm Svoris: 6,2kg
