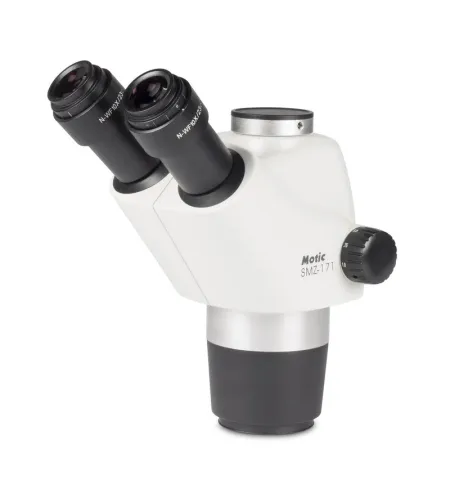

Mikroskopas, Motic, stereohead SMZ-171-TH; 7,5-50x; trinokulinis

SMZ-171-TH stereo

Zoom-stereomikroskopas, Greenough tipo

Bokuliarinis vamzdelis, 45º žiūrėjimo kampas, 360º pasukamas

Plačiakampiai okuliarai N-WF10X/23mm

Priartinimo koeficientas: 6,7:1, darbinis atstumas 110 mm

Didinimo diapazonas: 7,5X - 50X

ESD - versija, skirta elektrostatikai jautrioms pramonės šakoms

Į šią seriją įtrauktos naujos ESD suderinamumo medžiagos ir optimizuotos LED apšvietimo galimybės, siekiant sukurti universalią stereo mikroskopo platformą, skirtą įvairioms biologijos ir medžiagų mokslo reikmėms. SMZ-171 optinė charakteristika kartu su išplėsta priedų linija daro jį idealiu prietaisu, atitinkančiu griežtus kasdienės ir tyrimų srities reikalavimus. Nuo biologinių ir medicininių preparatų iki pramoninės kokybės kontrolės ir tikrinimo – SMZ-171 pateiks nuolat aiškius ir be iškraipymų vaizdus. Greenough optinėje sistemoje yra didelio masto priartinimo diapazonas 6,7:1, parfokalinis esant bet kokiam padidinimui; o 5 padėčių paspaudimo sustabdymo mechanizmas, įdiegtas nuolatiniame mastelio keitime, leidžia tiksliai atkurti padidinimus, kad būtų lengviau išmatuoti. Standartinės konfigūracijos 110 mm darbinis atstumas suteikia pakankamai vietos bet kokiam mėginių peržiūrai ir manipuliavimui. Be to, patobulintas ir ryškus matymo gylis sukuria nuoseklius ir įtikinamus 3 dimensijos vertikalius vaizdus. Be to, SMZ-171 gali lengvai paversti išsamia dokumentacijos stotimi, derinant ją su Moticam fotoaparatų šeimos nariu.

BENDROSIOS SPECIFIKACIJOS

• Greenough optinė sistema

• Achromatinė optika su priešgrybeliniu gydymu

• Plačialaukio žiūronas / trinokulis 45º stebėjimo vamzdis (šviesos pasiskirstymas 0:100 dešiniajame akies vamzdelyje / trinokuline nuotraukos padėtyje)

• Plataus lauko aukšto taško okuliarai, WF 10X/23 su dioptrijų reguliavimu ant okuliarų +/- 5dpt

• Atstumas tarp vyzdžių 48-75mm

• Priartinimas 6,7:1; 5 paspaudimai

• 7,5X-50X standartinis padidinimas

• Darbinis atstumas 110mm

DUOMENYS

Priartinimo diapazonas

SMZ-171 priartinimo koeficientas 6,7:1 leidžia pasiekti standartinį 7,5x-50x didinimo diapazoną. Keičiant mastelį, iš naujo reguliuoti židinio padėties nebūtina – visa optinė sistema sukurta parfokalumui per visą priartinimo diapazoną. Siekiant padidinti modelio didinimo diapazoną, taip pat galima įsigyti papildomų objektyvų ir okuliarų, kurie praplečia bendrą SMZ-171 didinimo diapazoną nuo 2,25 iki 200 kartų.

Pagalbiniai tikslai

Standartinis 110 mm darbinis atstumas SMZ-171 suteikia pakankamai vietos pavyzdžiu manipuliuoti įvairiais padidinimais. Didžiausias lauko skersmuo (su žemiausia priartinimo padėtimi ir 10X okuliarais) bus 30,7 mm.

Okuliarai

Standartiniai SMZ-171 Widefield 10x/23mm okuliarai vadovaujasi aukšto akies taško principu, todėl akinių nešiotojai gali matyti visą regėjimo lauką. Individualūs okuliaro dioptrijų reguliavimai +/- 5 dpt suteikia geriausias sąlygas naudoti tinklelį, o standartinės guminės akių apsaugos sumažina išsklaidytą šviesą ir padidina žiūrėjimo komfortą. Be standartinio 10X okuliaro padidinimo, SMZ-171 serija taip pat siūlo okuliarus su alternatyviais padidinimais. Matavimo tikslais yra tinklelių serija.

3D vaizdas

„Motic“ SMZ-171 yra pagrįstas Greenough optine sistema. SMZ-171 pateikia įspūdingus 3-D vaizdus, ​​be iškraipymų ir didelę skiriamąją gebą iki 460 lp/mm (su 2x pagalbiniu objektyvu).

Darbinis atstumas

Su standartine konfigūracija SMZ-171 užtikrina didelį 110 mm darbinį atstumą, kurį galima lengvai išplėsti iki 301 mm (su papildomu pagalbiniu objektyvu 0.x). Norint pasiekti norimą bendrą padidinimą, objektyvo padidinimas, mažesnis nei 1X, gali būti kompensuojamas naudojant didelio padidinimo okuliarus

(iki 20 kartų).

Motic's SMZ-171 optinės galvutės yra žiūronų arba trinokulinių versijų su 45° žiūrėjimo kampu, 10X okuliarais ir įmontuotu 1X objektyvu. Blokuojančius okuliarus galima reguliuoti atstumu tarp vyzdžių nuo 48 mm iki 75 mm. Specialioms sąrankoms arba OEM programoms galima įsigyti žiūrono galvutę su 60° žiūrėjimo kampu. Visos optikos priešgrybelinis apdorojimas leidžia naudoti SMZ-171 drėgnoje aplinkoje. Be optinės sąrankos kintamumo (pagalbiniai objektyvai, okuliarai), Motic siūlo platų stovų asortimentą, skirtą naudoti su SMZ-171. Tiek klasikiniai stulpų stovai (stulpo skersmuo 32 mm), tiek naujasis stovas su svirtimi taip pat yra ESD versijos, skirtos elektrostatikai jautrioms pramonės šakoms.

Modulinė konfigūracija

Be bazinių stovų, SMZ-171 taip pat siūlo modulinę komponentų sistemą pagal asmeninius pageidavimus ir reikalavimus, susijusius su darbo vietos nustatymu. Visiems šiems stendams reikalinga atskira apšvietimo sistema, atitinkanti pavyzdžio reikalavimus.

Apšvietimas

Apšvietimas yra neatsiejama tinkamo stereo mikroskopo naudojimo dalis. „Motic“ siūlo platų apšvietimo parinkčių spektrą, kurį galima derinti su SMZ-171 optika. Kad vaizdas būtų be šešėlių, gali prireikti žiedinės lemputės, o norint vizualizuoti paviršiaus struktūrą, gali prireikti vienkrypčio apšvietimo, derinant šaltą šviesos šaltinį su šviesos kreiptuvu.

Skaitmeninė dokumentacija

Patogesnė sąranka suteikiama naudojant „Motic“ lengvo vaizdo skaitmeninimo filosofiją. SMZ-171 derinys su Moticam serijos skaitmeninių fotoaparatų nariu užtikrina puikius tiesioginius vaizdus. Visose „Motic“ kamerose yra programinė įranga, skirta SMZ-171 paversti analizės ir dokumentacijos darbo vieta. Trinocular SMZ-171 leidžia naudoti skirtingus fotoaparato adapterius, priklausomai nuo naudojamo fotoaparato lusto dydžio.

Priedai

Sklandymas 360° pasukama sklandymo pakopa, skirta sklandžiam įvairiapusiam mėginio judėjimui.

x/y-stage Tvirtinama

x/y-stage su 76x54 mm eigos diapazonu leidžia tiksliai judėti dviem kryptimis.

Poliarizatorius, analizatorius

Norint išanalizuoti skaidrių medžiagų dvigubą lūžį, reikalinga poliarizacinė sąranka.

Darkfield intarpas

Rainelės diafragma leidžia keisti apšvietimo diafragmą pagal naudojamo objektyvo skaitmeninę diafragmą.

Specifikacijos:

OPTIKA

• Didinimas 50

• Okuliaras 10

• Apšvietimas -

• lempos tipas -

MECHANIKA

• Konstrukcijos tipas Trinocular

• Fokusavimas Grubus judėjimas

• Mėginio etapas -

• Darbinis atstumas (mm) 110mm

YPATUMAI

• Plataus kampo okuliaras taip

BENDROJI

• Spalva pilka/juoda

• Serija SMZ-171

TAIKYMO SRITIS

• Pramonė ir medžiagos taip

TAIKYMO SRITIS

• Metalurgija taip

• Mechaninė inžinerija taip

• Medžiagų technologija taip
