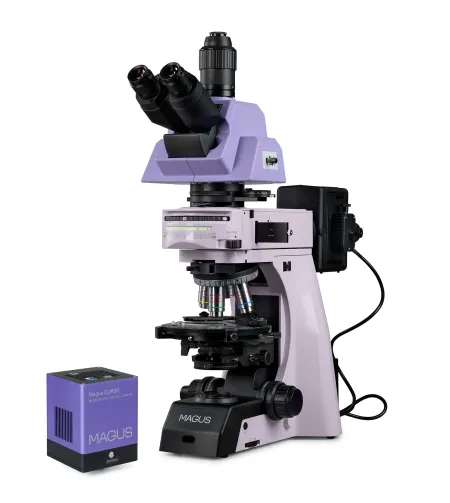

MAGUS Pol D890 poliarizacinis skaitmeninis mikroskopas

Mikroskopas moksliniams tyrimams ir pramoninei apžiūrai.
Sukurtas objektams tirti naudojant poliarizacijos ir švieslaukio metodus. Papildomų komponentų įrengimas leis naudoti tamsaus lauko, fazinio kontrasto ir diferencialinio interferencijos kontrasto metodus perduotoje šviesoje bei diferencialinio interferencijos kontrasto ir fluorescencijos metu atsispindėjusiai šviesai.
Perduotoje šviesoje galite tyrinėti geologinius pavyzdžius, taip pat anizotropinius biologinius ir polimerinius pavyzdžius plonais skyreliais.
Atsispindinčioje šviesoje galite tyrinėti poliruotus skyrius su viena poliruota puse. Nepermatomų poliruotų skyrių storis yra savavališkas, paprastai 5–10mm. Mikroskopas leidžia tikrinti nepermatomus objektus iki 30mm storumo.
Poliarizuojantis mikroskopas naudoja anizotropinio mėginio dvirūšį, kad sukurtų vaizdą. Plokštumos polarizuota šviesa, praeidama per anizotropinį mėginį, suskyla į dvi spindulius ir pakeičia poliarizacijos plokštumą. Analizatorius suveda spindulių vibracijas į tą pačią plokštumą, tokiu būdu sukeldamas interferenciją. Šviesus, didelio kontrasto vaizdas keičia spalvą, kai scena sukasi.
Mikroskopas yra aprūpintas 8,3MP kamera su USB 3.0 sąsaja. Kamera jungiasi prie kompiuterio ir rodo vaizdą jo ekrane. Programinė įranga papildo sistemą analizės ir dokumentavimo funkcijomis.
Plan semi-apochromatiniai ir plan apochromatiniai objektyvai yra įtempimų neturintys. Tarpinis vamzdis laiko analizatorių ir Bertrano lęšį bei turi lizdą kompensatoriams.
Mikroskopas naudojamas kristalografijoje, petrografijoje, mineralogijoje, forensikoje, medicinoje ir kitose mokslo srityse.

Skaitmeninė kamera

MAGUS CLM30 skaitmeninė kamera yra sukurta fluorescencijos ir tamsaus lauko mikroskopijos metodams naudoti. Kamera yra aprūpinta 8,3MP jutikliu ir generuoja realistiškus vaizdus 3840x2160px raiška. Kamera rekomenduojama naudoti su 4x, 10x, 20x ir 40x objektyvais. Kamera leidžia užfiksuoti daugiau detalių naudojant mažos padidinimo objektyvus.
Vaizdas įrašomas 45fps arba 70fps dažniu, priklausomai nuo jo raiškos. Vaizdo įrašai yra sklandūs, su minkštais ir subtiliais pereinamaisiais tarp kadro. Mėginio judėjimas rodomas realiu laiku be vėlavimų. Kamera suteikia patogų darbą su judančiais objektais ir tinka demonstracijoms klasėje.
Kamera yra aprūpinta USB 3.0 sąsaja. Duomenų perdavimo greitis yra 10 kartų greitesnis nei USB 2.0 kamerų. Greitaeigi kamera rekomenduojama profesionalioms laboratorijoms, tyrimams ar universitetiniam mokymui.

Mikroskopo galvutė

Trinokuliarinė, su begalybės koreguota optika. Vartotojas pasirenka patogiausią mikroskopo galvutės polinkio kampą 0°–35° diapazone. Skaitmeninė kamera yra montuojama trinokuliarinėje tūbelėje. Spindulių padalijimas 0/100, 100/0 arba 80/20.
Pagrindinėje konfigūracijoje yra 10x/22mm okuliarai su dioptrijų reguliavimu ir aukštu matymo tašku darbui su akiniais.

Sukamoji nosė

Penkių objektyvų sukamasis nosės gabalas. Laisvas lizdas yra naudojamas lemputės padėčiai reguliuoti atspindėtos šviesos apšvietimo sistemoje. Vartotojas taip pat gali įdiegti papildomą objektyvą į laisvą sukamąjį nosį, kuris leis gauti papildomą padidinimą.
Sukamojo nosies dizainas („link vidinio“) išlaisvina vietą scenos priekyje, todėl vartotojas gali matyti objektyvą, įterptą į optinį kelią. Sukamojo nosies lizdai yra centruoti, kad suderintų objektyvo ir mikroskopo optines ašis.

Objektyvai

Begalinis plan semi-apochromatinis ir plan apochromatinis objektyvai yra specialiai sukurti poliarinės šviesos stebėjimams: įtempimo neturinti optika užtikrina, kad dvirūšystė kyla iš pavyzdžio, o ne iš optinių elementų. Jie geriau tiksliai koreguoja chromatines ir sferines aberacijas, palyginti su plan achromatiniais objektyvais.
5x ir 10x objektyvai yra skirti darbui su arba be dengiančio stiklo, 20x ir 50x objektyvai yra skirti darbui be dengiančio stiklo. Parfokalinio atstumo aukštis yra 60mm.

Turretas kontrasto moduliams įdiegti

Atspindėtos šviesos apšvietimo sistema turi įmontuotą turretą kontrasto moduliais. Galima įdiegti tris modulius: vieną perduotai šviesai ir du atspindėtai šviesai. Sukant turretą keičiasi stebėjimo režimas, leidžiant greitai perjungti iš vieno kontrasto metodo į kitą, nevykdant sudėtingo reguliavimo.

Fokusavimo mechanizmas

Mikroskopas turi žemo pozicionavimo koaksialinį grubaus ir delikataus fokusavimo rankenėles. Tyrėjas gali laikyti rankas ant stalo ir patogiai užimti vietą prieš mikroskopą.
Grubus fokuso užrakto ratukas padeda greitai reguliuoti mikroskopą po tyrimo objekto keitimo. Ratukas yra kairėje mikroskopo pusėje, toje pačioje ašyje kaip ir fokusavimo mechanizmas.
Žiedas dešinėje pusėje reguliuoja grubaus fokusavimo įtempimą. Vartotojas reguliuoja patogų darbui įtempimą.

Scena

Scena sukasi 360°, kad būtų galima pamatyti pavyzdžio spalvos pokytį, kai poliarizatorius ir analizatorius yra kertinioje orientacijoje, ir ji gali būti užrakinta norimoje pozicijoje. Scena turi sukimosi kampo gradaciją. Kiekvienas 90° sukimasis nuo dabartinės pozicijos rodomas paspaudimu. Su nonija skale matavimai atliekami su 0.1° tikslumu.
Scenos konstrukcija leidžia centruoti su dviem varžtais, nes anizotropinio objekto poliarizuotos šviesos stebėjimams reikia tiksliai suderinti scenos sukimosi ašį su mikroskopo optine ašimi.

Šviesos šaltiniai

100W halogeninės lemputės naudojamos tiek atspindėtos, tiek perduotos šviesos apšvietimo sistemose. Halogeninės lemputės išskiria šviesą patogioje akių spalvų temperatūroje. 100W lemputė yra pakankamai šviesi darbui su objektvais nuo 4x iki 100x padidinimo švieslaukiu ir poliarizuotoje šviesoje.

Atspindėtos šviesos apšvietimas

Apšvietimo sistema naudoja Köhler apšvietimą. Lauko ir apertūros diafragmos yra užcentruotos optinėje ašyje gamykloje ir nereikalauja papildomo centro. Jei reikia, diafragmos gali būti reguliuojamos centruojamais varžtais. Šviesos šaltinis yra užcentruotas trims ašims.
Analizatorius ir poliarizatorius yra naudojami poliarizacijos mikroskopijai. Poliarizatorius yra stacionarus, tuo tarpu analizatorius sukasi 360° ir turi nonija skalę tiksliam kampo nustatymui.
Filtrų rinkinys gali padėti reguliuoti spalvų atkūrimą.

Perduotos šviesos apšvietimas

Reguliuojamas lauko diafragma, užcentruota ir aukščio reguliuojama kondensorius su įtempimo neturinčia optika, reguliuojama apertūros diafragma ir nuleidžiamas lęšis realizuoja Köhler apšvietimo reguliavimą. Nuleidžiamas lęšis yra pašalinamas iš optinio kelio mažo padidinimo objektyvams ir grąžinamas atgal didesnio kaip 10x padidinimo objektyvams. Poliarizatorius sukasi 0-360° su žymomis 0°, 90°, 180°, ir 270° skalėje. Analizatorius sukasi 360°, nonija skalė analizatoriuje užtikrina kampo tikslumą.

Köhler apšvietimas atspindėtoje ir perduotoje šviesoje

Köhler apšvietimo nustatymas pagerina objekto vaizdo kokybę. Su tokiu apšvietimu, jūs pasieksite maksimalų rezoliuciją kiekviename objektyve. Vienodas vaizdo lauko apšvietimas be patamsėjimų kraštuose. Tyrimo objektas yra aštriai sufokusuotas, o vaizdo artefaktai pašalinti.

Tyrinėjant pavyzdžius poliarizuotoje šviesoje

Poliarizatorius ir analizatorius yra įterpti į šviesos kelią objektyvui stebėti poliarizuotoje šviesoje. Naudokite analizatoriaus ir poliarizatoriaus skales nustatyti norimą kertinę arba paralelelę poliarizacijos padėtį. Sukant poliarizatorių arba analizatorių keičiasi poliarizacijos kampas. Kai mikroskopo scena sukasi, šviesos lūžimas mėginyje keičiasi priklausomai nuo poliarizacijos kampo.
Bertrano lęšis yra naudojamas konoskopijai.
Kompensatoriai naudojami stiprinti objektų su silpna dvispygine kontrastu.

Priedai

Yra priedų linija, specialiai sukurta šiam mikroskopui.
Papildomas plano apochromatinis objektyvas suteikia papildomą padidinimą.
Okuliarai praplečia mikroskopo padidinimo diapazoną. Papildomi okuliarai padės pasiekti naudingą dažniausiai naudojamo objekto padidinimą.
Fazinio kontrasto priedai, epi-fluorescencijos priedai, tamsaus lauko kondensatoriai ir DIC priedai išplečia prieinamus mikroskopijos metodus.
Kalibravimo stikliukas naudojamas objektams matuoti ir gali būti derinamas su okuliarų skale arba su kameros programine įranga.

Alternatyvūs modeliai

MAGUS Pol D890 yra alternatyva šiems modeliams: Carl Zeiss Axio Imager 2 Pol, Carl Zeiss Axioscope Vario Polarization, Nikon ECLIPSE Ci-Pol, Nikon ECLIPSE E200Pol, Nikon ECLIPSE LV100ND POL/DS, Nikon ECLIPSE LV100Pol, Olympus BX53P.

Mikroskopo ypatybės:

• Skaidrių ir nepermatomų anizotropinių pavyzdžių tyrimai poliarizuotoje ir natūralioje šviesoje
• Galingi 100W halogeniniai perduotos ir atspindėtos šviesos apšvietimai, kurie suteikia ryškios natūralios šviesos
• Ortoskopiniai stebėjimai, Bertrano lęšis konoskopiniams stebėjimams, kompensatoriai, Köhler apšvietimas perduotoje ir atspindėtoje šviesoje
• Ergonomiška trinokuliarinė galvutė su reguliuojamu polinkio kampu ir vertikalia kameros tūtimi; spindulių padalijimo santykis (okuliaras/kamera): 100/0, 0/100 arba 20/80
• Plan semi-apochromatiniai ir plan apochromatiniai objektyvai be vidinių įtempimų, neįveda klaidingų optinių efektų į vaizdą
• Daugiafunkcinis turretas su 3 lizdais skirtingų kontrasto metodų modulių įdiegimui
• Patogus sukamųjų nosies lizdų ir scenos suderinimas
• Sukama apvali scena su nonija skale tiksliam sukimosi kampo matavimui. Gali būti užrakinta pasirinktoje pozicijoje, ir kiekvienas 90° sukimasis rodomas paspaudimu

Kameros ypatybės:

• Fluorescencijos ir tamsaus lauko mikroskopijai su 4x, 10x, 20x ir 40x objektyvais
• 8.3MP raiška: Stebint su mažo padidinimo objektyvais, kamera leis matyti smulkesnes detales
• 45fps ir 70fps 3840x2160px ir 1920x1080px raiškoje judančių mėginių stebėjimui, vaizdo įrašymui ir preparato judinimui be trūkinėjimo ir vėlavimo
• Peltier elementas sumažina jutiklio temperatūrą ilgalaikio veikimo metu ir pašalina šilumos triukšmą. Todėl, naudojant ilgą ekspozicijos laiką fotografuojant
• SONY Exmor spalvų CMOS jutiklis suteikia mažą triukšmo lygį ir didelį šviesos jautrumą net esant silpnam apšvietimui. Tokiu būdu gausite aiškesnius, šviesesnius ir labiau spalvotus vaizdus
• USB 3.0 sąsaja greitam duomenų perkėlimui be trūkčiojimo ar užlaikymo
• Programinė įranga su foto, vaizdo įrašų įrašymo, redagavimo, išorinės ekrano funkcijomis, linijiniais ir kampiniais matavimais

Pakuotė:

• MAGUS CLM30 skaitmeninė kamera (skaitmeninė kamera, USB kabelis, 12V, 3A maitinimo adapteris, nešiojimo dėklas, USB atmintukas su tvarkyklėmis ir programine įranga, vartotojo vadovas ir garantijos kortelė)
• Stovas su įmontuotu maitinimo šaltiniu, fokusavimo mechanizmu ir sukamąja nosimi
• Scena
• Kondensoriaus laikiklis
• Kondensorius su nuleidžiamu lęšiu ir perduotos šviesos poliarizatoriumi
• Atspindėtos šviesos apšvietimo sistema su turretu ir halogenine lempa
• Perduotos šviesos apšvietimo sistema su halogenine lempa
• Trinokuliarinė mikroskopo galvutė
• Tarpinis priedas su Bertrano lęšiu
• Analizatorius
• Atspindėtos šviesos poliarizatorius
• Kompensatoriai: λ kompensatorius, λ/4 kompensatorius, kvarcinis pleištas
• Atspindėtos šviesos filtrų rinkinys
• Plan semi-apochromatinis objektyvas Plan S-Apo 5x/0.15 ∞/–, parfokalinis atstumas: 60mm
• Plan semi-apochromatinis objektyvas Plan S-Apo 10x/0.30 ∞/–, parfokalinis atstumas: 60mm
• Plan semi-apochromatinis objektyvas Plan S-Apo 20x/0.45 ∞/0, parfokalinis atstumas: 60mm
• Plan apochromatinis objektyvas Plan Apo 50х/0.80 ∞/0, parfokalinis atstumas: 60mm
• 10х/22mm okuliaras su aukštu matymo tašku ir dioptrijų reguliavimu (2 vnt.)
• 10х/22mm okuliaras su kryžminėmis linijomis, aukštu matymo tašku ir dioptrijų reguliavimu
• Okuliaro guminė apsauga (2 vnt.)
• 1х C-mount adapteris
• Maitinimo laidas
• Dulkėms apsauganti danga
• Naudotojo vadovas ir garantijos kortelė

Prieinama pagal užsakymą:

• Plan apochromatinis objektyvas Plan Apo 100x/0.9 ∞/0, parfokalinis atstumas: 60mm
• Plan semi-apochromatiniai fluorescencijos objektyvai Plan S-Apo 4x, 10x, 20x, 40x, 100x (alyva) ∞/0.17, parfokalinis atstumas: 60mm
• 10х/22mm okuliaras su skalė
• 10x/22mm okuliaras su tinkleliu
• 12.5х/16mm okuliaras (2 vnt.)
• 15х/16mm okuliaras (2 vnt.)
• 20х/12mm okuliaras (2 vnt.)
• 30х/8mm okuliaras (2 vnt.)
• Fazinis kontrasto įrenginys: fazinio kontrasto kondensorius, fazinių objektyvų rinkinys, centrojimo teleskopas
• Tamsaus lauko kondensorius NA 0.7–0.9
• Tamsaus lauko imersinis kondensorius NA 1.3–1.26
• Diferencialinis Interferencinis Kontrasto (DIC) įrenginys
• Epi-fluorescencijos priedas su gyvsidabrio lempute, fluorescencijos filtrų kubais ir gyvsidabrio lempos maitinimo agregatu
• Epi-fluorescencijos priedas su LED šviesos šaltiniu, fluorescencijos filtrų kubais ir maitinimo kabeliu
• Kalibravimo stikliukas
