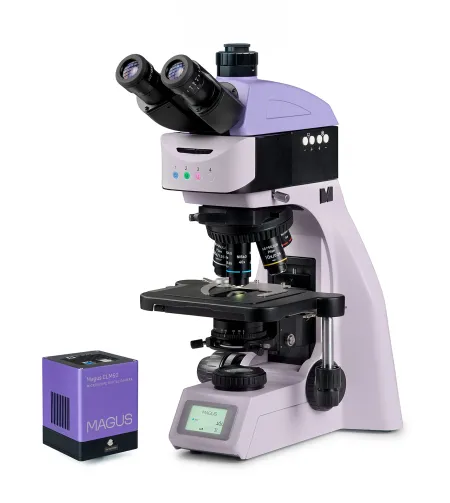

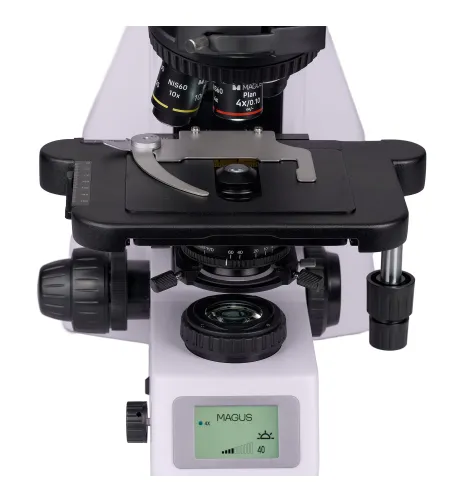

MAGUS Lum D460L fluorescencinis skaitmeninis mikroskopas

Mikroskopas sukurtas stebėti specimenus atspindėtoje šviesoje naudojant fluorescencijos techniką ir perduotoje šviesoje naudojant ryškaus lauko techniką. Su papildomais priedais galimas ir tamsaus lauko, paprastosios poliarizacijos ir fazinio kontrasto technikų naudojimas. Kodinis pasukamas nosies gabalas palaiko patogų šviesumo lygį keičiant objektyvus. Mikroskopo išmanioji apšvietimo valdymo sistema pagerina mokslininko kasdienio darbo komfortą ir greitį. Išmanios funkcijos padeda studentams lengviau įsilieti į profesiją ir įgyti reikiamą profesinę patirtį. Fluorescencijos technika pagrįsta medžiagų gebėjimu skleisti šviesą, kai jos yra išaukšintos tam tikro bangos ilgio šviesa. MAGUS Lum D460L specimenai yra išaukštinami naudojant mėlyną, žalią ir ultravioletinę šviesą. Iškrautos šviesos bangos ilgis yra ilgesnis nei išaukštinimo šviesos bangos ilgis. Kai kurie specimenai rodo autofluorescenciją, o kitiems reikia gydymo fluorochromais. Mikroskopas aprūpintas 1,7MP kamera su USB 3.0 sąsaja. Kamera prijungiama prie kompiuterio ir vaizdas rodomas jo ekrane. Programinė įranga papildo sistemą analizės ir dokumentavimo funkcijomis. Mikroskopas naudojamas medicinos įstaigose ir laboratorijose, mokslo organizacijose, teismo ekspertizės centruose, pramoninėse ir aplinkosaugos organizacijose, farmacijos įmonėse ir švietimo įstaigose.

Skaitmeninė kamera

MAGUS CLM50 skaitmeninė kamera skirta naudoti fluorescencijos ir tamsaus lauko mikroskopijos technikoms. Kamera apstatyta 1,7MP jutikliu, gaminančiu realistinį vaizdą 1600x1100px. Vaizdo įrašai įrašomi 33 fps didžiausia raiška. Vaizdo įrašai yra sklandūs, su minkštais ir subtiliais kadrų perėjimais. Mėginio judėjimas rodomas realiuoju laiku be vėlavimų. Kamera užtikrina patogų darbą su judančiais objektais ir tinka klasikinių demonstracijų vedimui klasėje. Kamera apstatyta USB 3.0 sąsaja. Duomenų perdavimo greitis yra 10 kartų greitesnis nei USB 2.0 kamerų. Didelės spartos kamera rekomenduojama profesionalioms laboratorijoms, moksliniams tyrimams arba universiteto mokymams.

Mikroskopo galvutė

Trinokulinė, su begalybei pataisyta optika. Okuliaro vamzdeliai su 360° sukinio funkcija. Naudotojas gali reguliuoti okuliaro aukštį pagal individualų statūrą. Skaitmeninė kamera montuojama trinokuliniame vamzdyje. Spindulio padalijimo santykis yra 50/50. Vertikalus vamzdelis suteikia 0.55 kartų didinimą. Kai poruojama su pridedamu 1x adapteriu, galutinis didinimas kameroje yra 0.55 kartų. Skaičiuodami kiekvieno objektyvo vaizdo lauko ir ekrano didinimą, naudokite bendrą 0.55 kartų faktorių. Pagrindinė konfigūracija apima 10x/22 mm okuliarus su dioptrijų reguliavimu ir dideliu akupunkto tašku darbui su akiniais. Plokšti guminiai okuliaro dangteliai apsaugo akinius nuo subraižymų.

Pasukama nosies dalis ir objektyvai

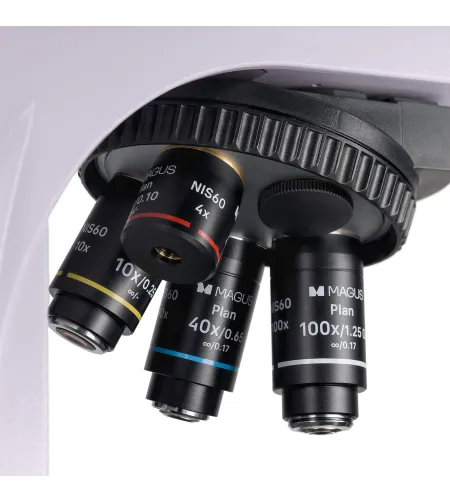

Kodinis revolveris penkiems objektyvams yra orientuotas į vidų: naudotojas gali matyti objektyvą, įdėtą į optinį kelią, o erdvė virš scenos yra laisva. Papildomas objektyvas taip pat gali būti įdiegtas laisvoje lizdo dalyje, siekiant papildomo didinimo. Parfokalinė distancija yra 60 mm. 40x objektyvas su prailgintu darbo atstumu - 1.5 mm suteikia papildomą priekinio objektyvo apsaugą nuo kontaktavimo su panardinamojo aliejaus, besisukant nosies ratui. Virš revolverio yra lizdas su analizerio kamščiu.

Palaikant patogų šviesumo lygį perduotoje šviesoje keičiant didinimą Objektyvai su skirtingais didinimais perduoda šviesą su skirtingo intensyvumo lygiu, todėl kiekvieną kartą keičiant objektyvus reikia reguliuoti šviesumo lygį. Keičiant iš didesnio į mažesnį objektyvo didinimą sukelia akių nuovargį, nes vaizdo ryškumas okuliaruose smarkiai padidėja. MAGUS Lum D460L, turintis išmanų šviesumo valdymą, sprendžia šią problemą. Mikroskopas prisimena kiekvienam objektyvui naudotojo pasirinktą šviesumą ir automatiškai nustato šį šviesumą, sukant nosies ratą. Išmanus valdymas sumažina šviesumo reguliavimo laiką. MAGUS Lum D460L padidina naudotojo komfortą ir taupo laiką net jei jūsų darbe reikia dažnai keisti didinimą.

Fokusavimo mechanizmas

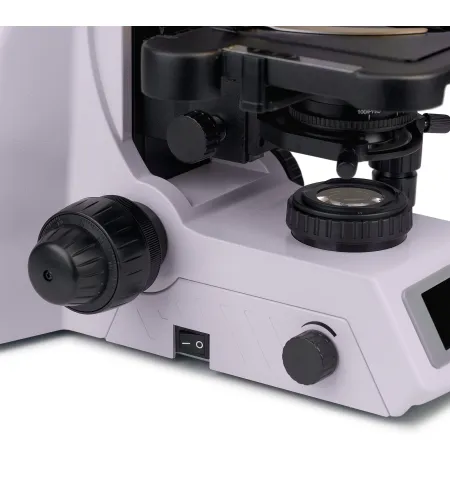

Kokso bendros ir tikslios fokusavimo rankenėlės. Bendros rankenėlės yra kairėje pusėje. Tikslios rankenėlės yra iš abiejų pusių, dešinės rankenėlės turi specialias įpjovas pirštams. Žiedas kairėje pusėje reguliuoja bendro fokusavimo įtempimo lygį. Naudotojas reguliuoja darbo komfortui tinkamą įtempimą.

Stalelis

Stalelis neturi X ašies stovo ir tvirtinimo, kuris pagerina ergonomiką. Diržo pavara leidžia smarkiai judėti specimenui. Specimeno tvirtinimas yra pritvirtinamas dviem varžtais ir gali būti lengvai pašalintas rankiniu skenavimu. Ilgas stalelio valdymo rankena užtikrina naudotojo komfortą: ranka ilsisi ant stalo be įtampos.

Motorizuotas fluorescencijos priedas

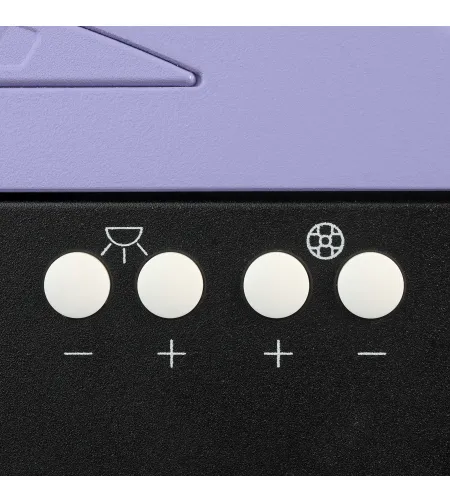

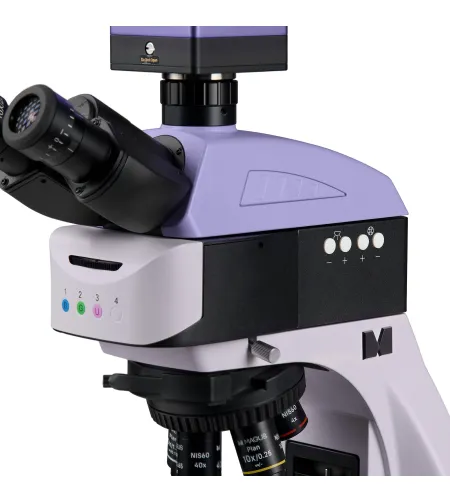

Viduje priedo yra 4 pozicijų besisukantis bokštelis su trimis plačiajuosčio fluorescencijos filtrais skirtingų bangos ilgių: mėlynas (В), žalias (G) ir ultravioletinis (UV). Reikalingas filtras įterpiamas į optinį kelią, paspaudus mygtuką. Vienas mygtukas ant priedo suks bokštelį į kitą filtrą pagal laikrodžio rodyklę, o kitas prieš laikrodžio rodyklę. Viena bokštelio pozicija atitinka ryškaus lauko stebėjimus perduotoje šviesoje. Pasisukimo šviesos šaltiniai yra LED. LEDai greitai pasiekia naudotojo nustatytą šviesumą. Jie neįkaista per ilgą naudojimą ir gali greitai išjungti, jei reikia. Tai leidžia lengvai pereiti nuo ryškaus lauko technikos prie fluorescencijos ir atvirkščiai. LEDų šviesumas yra reguliuojamas dviem papildomais mygtukais, kurie yra toje pačioje darbo srityje kaip ir bokštelio perjungimo mygtukai. LED tarnavimo laikas sudaro 50 000 valandų. Rekomenduojama pasirinkti LED pagrindu fluorescenciją aukštajam mokslui, kaip saugiausias pasirinkimas, kuris reikalauja minimalios priežiūros.

Köhlerio apšvietimas perduotoje šviesoje

Teisingai nustatyta Köhlerio apšvietimas pagerina specimenų vaizdo kokybę. Tokiu apšvietimu pasiekiama maksimali kiekvieno objektyvo raiška ir tolygiai apšviestas vaizdo laukas be tamsumo kraštuose. Tyrimo objektas yra aiškiame fokusavime, ir vaizdo artefaktai pašalinti.

Kondensorius

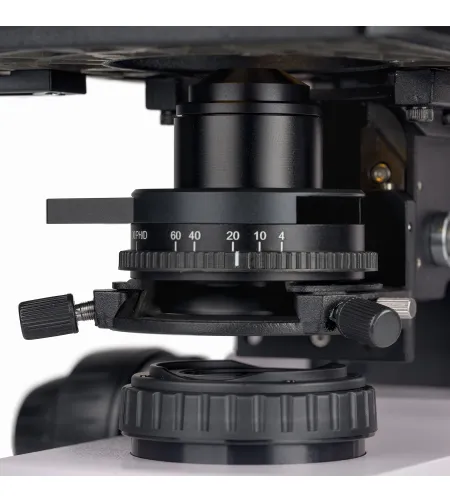

Kondensorius yra aukščio reguliuojamas ir gali būti centruojamas. Montavimo tipas: kregžduotės linijos. Kondensoriaus žiedas reguliuoja diafragmos angą. Kondensoriaus korpusas turi žymėjimą objektyvų didinimui, o žiedas turi indikatorinį žymiklį. Norint pasiekti kontrastą kiekvienam objektyvui, rekomenduojama suktis žiedą, kad rodyklė sutaptų su naudojamo objektyvo didinimo ženklu. Kondensorius turi lizdą su kamščiu tamsaus lauko slankikliui arba fazinio kontrasto slankikliui. Slankiklio instaliacijos metu sutaupomas laikas keičiant stebėjimo metodą.

Perduotos šviesos šaltinis

Perduotos šviesos apšvietimas naudoja 3W LED. Spalvos temperatūra nesikeičia reguliuojant šviesumą. LED tarnavimo laikas 50 000 valandų.

Statuso LCD ekranas

LCD ekranas ant mikroskopo pagrindo rodo objektyvo didinimą, šviesos šaltinio šviesumą ir veikimo režimą („miego“ ir „ekologinis“). Naudodamasis ekranu ir dviem rankenėlėmis, mikroskopo naudotojas reguliuoja šviesumą, užrakina šviesumo reguliavimą ir nustato miego režimą ir automatinio išjungimo laikmatį.

Ergonominis dizainas

Fizinis diskomfortas sukelia nuovargį ir sumažina našumą. Mikroskopo ergonominis dizainas atlieka svarbų vaidmenį kasdieniame moksliniame tyrime. MAGUS Lum D460L užtikrina naudotojo komfortą operacijos metu. Sukdami okuliaro vamzdelius, naudotojas gali reguliuoti žiūrėjimo aukštį, kad išvengtų nugaros ir kaklo įtampos. Fokusavimo rankenėlės yra apatinėje korpuso dalyje. Naudotojui nereikia įtempti rankų. Dėl sklandaus mechanizmo judėjimo naudotojas gali be pastangų fokusituoti į objektą. Mikroskopas valdomas su minimaliu rankų judėjimu, nes ilgas stalelio valdymo rankena ir tiksli fokusavimo rankenėlė yra toje pačioje darbo srityje. Mikroskopas aprūpintas specialia nešimo rankena. Paslėpto maitinimo laido dizainas pagerina darbo vietos estetiką ir mikroskopo laikymo saugumą bei supaprastina įrenginio laikymą.

Priedai

Yra specifinė priedų linija, sukurta specialiai šiam mikroskopui. Papildomi objektyvai suteikia papildomą didinimą. Okuliarai išplečia mikroskopo didinimo diapazoną. Papildomi okuliarai padeda maksimaliai išnaudoti jūsų dažniausiai naudojamą objektyvą. Fazės kontrasto prietaisas, tamsus lauko slankiklis ir poliarizerio/analyzerio rinkinys siūlo daugiau kontrasto technikų, kad galėtumėte studijuoti specimenus, nematomus ryškiame lauke. Kalibravimo skaidrė naudojama objektams matuoti ir gali būti derinama su mastuokliniu okuliaru arba su kamerų programine įranga.

Alternatyvūs modeliai

MAGUS Lum D460L yra alternatyva šiems modeliams: Carl Zeiss Primostar 3, Leica DM 1000, Leica DM 1000LED, Leica DM 2000, Leica DM 2000LED, Olympus CX 33.

Mikroskopo funkcijos:

• Specimenų, kurie išskiria fluorescenciją išaukštinus juos tam tikro bangos ilgio šviesa, tyrimas
• Mikroskopinės technikos: fluorescencija atspindėtoje šviesoje, ryškus laukas perduotoje šviesoje
• Trinokulinė galva su aukščio reguliavimu, kad pritaikytų stebėtoją, vertikali vamzdelio kamera skaitmeninei kamerai montuoti, ir 50/50 spindulio padalijimas
• Kodinis pasukamas nosies gabalas: šviesos šaltinio šviesumas nustatomas automatiškai priklausomai nuo pasirinkto objektyvo
• Perduotos šviesos apšvietimas yra energijos taupymo 3W LED, kurio egzistavimo laikas yra iki 50 000 valandų
• Perduotas Köhlerio apšvietimas, centruotas ir aukščio reguliuojamas kondensorius su objektyvo didinimo žymėjimais
• Išmani perdavimo šviesos valdymo sistema: automatinis šviesumo pasirinkimas, šviesumo reguliavimo užraktas, automatinio išjungimo laikmatis, LCD statuso ekranas
• Stalelis be X ašies pozicionavimo stovo ir ilgos valdymo rankenėlės patogiam darbui
• Ergonominis stovas su nešiojimo rankena ir paslėptu maitinimo laido išdėstymu
• Platus suderinamų papildomų priedų asortimentas

Kameros funkcijos:

• Fluorescencijos ir tamsaus lauko stebėjimams
• 1.7MP raiška leidžia gauti informatyvius vaizdus aukštu didinimu su mažu triukšmu ir mažai energijos sunaudojimu
• 33 fps judančių objektų stebėjimui, vaizdo įrašymui, ir mėginio judėjimui be trūkčiojimo ar vėlavimų
• Peltier elementas sumažina jutiklio temperatūrą ilgą laiką dirbant ir pašalina šiluminį triukšmą. Todėl ilgos išlaikymo trukmės gali būti naudojamos fotografuojant
• Globalus užraktas greitam signalo perskaitymui iš jutiklio, padidėjusiam vaizdo šviesumui, ir ne melagingiems optiniams efektams, stebint judančius objektus
• SONY Exmor spalvinis CMOS apšviestas jutiklis suteikia žemą triukšmo lygį ir didelę šviesos jautrumą net esant prastoms apšvietimo sąlygoms. Gaunami šviesesni, ryškesni ir spalvomis turtingesni vaizdai
• USB 3.0 sąsaja greitam duomenų perdavimui be trūkčiojimo ar užláginimų
• Programinė įranga su funkcijomis, skirtomis fotografuoti, įrašyti vaizdo įrašus, redaguoti, rodyti vaizdus išoriniame ekrane ir matuoti linijinius ir kampinius matmenis

Paketavimas:

• MAGUS CLM50 skaitmeninė kamera (skaitmeninė kamera, USB laidas, maitinimo adapteris, nešiojamasis dėklas, USB atmintinė su tvarkyklėmis ir programine įranga, vartotojo vadovas ir garantijos kortelė)
• Stovas su integruota maitinimo tiekėja, perduotos šviesos šaltinis, fokusavimo mechanizmas, stalelis, kondensoriaus laikiklis ir pasukamas nosies gabalas
• Abės kondensatorius
• Motorizuotas fluorescencijos priedas
• B/G/UV fluorescencijos filtro kubai
• Trinokulinė mikroskopo galva
• Plano achromatinis objektyvas Plan 4x/0.10 ∞/0.17, parfokalinė distancija: 60mm
• Plano achromatinis objektyvas Plan 10x/0.25 ∞/0.17, parfokalinė distancija: 60mm
• Plano achromatinis objektyvas Plan 40x/0.65 ∞/0.17, parfokalinė distancija: 60mm
• Plano achromatinis objektyvas Plan 100x/1.25 oil ∞/0.17 (su spyruokle), parfokalinė distancija: 60mm
• 10x/22mm okuliaras su aukščiu akupunkto ir dioptrijų reguliavimu (2 vnt.)
• Akliukai (2 vnt.)
• C tvirtinimo adapteris
• Mikroskopo maitinimo laidas
• Maitinimo adapteris fluorescencijos priedui
• Dulkių dangtelis
• Vartotojo vadovas ir garantijos kortelė

Galima pagal užsakymą:

• 10x/22mm okuliaras su skale
• 10x/22mm okuliaras su tinkleliu
• 10x/22mm okuliaras su kryžiažodžiu
• 12.5x/16mm okuliaras (2 vnt.)
• 15x/16mm okuliaras (2 vnt.)
• 20x/12mm okuliaras (2 vnt.)
• 30x/8mm okuliaras (2 vnt.)
• Plano achromatinis objektyvas Plan 2x/0.06 ∞/–, parfokalinė distancija: 60mm
• Plano achromatinis objektyvas Plan 20x/0.40 ∞/0.17, parfokalinė distancija: 60mm
• Plano achromatinis objektyvas Plan 60x/0.80 ∞/0.17, parfokalinė distancija: 60mm
• Plano apochromatinis objektyvas Plan Apo 60x/1.42 oil ∞/0.17, parfokalinė distancija: 60mm
• Plano achromatinis objektyvas Plan 100x/1.10 ∞/0.17 vandens, parfokalinė distancija: 60mm
• Plano pusiau apochromatiniai fluorescencijos objektyvai: 4x, 10x, 20x, 40x, 100x (aliejus); ∞/0.17; parfokalinė distancija 60mm
• Fazių kontrasto prietaisas: fazinio slankiklio rinkinys, pagalbinis centravimo teleskopas, fazinės objektyvų rinkinys
• Fazių kontrasto prietaisas: fazinis kontrasto kondensorius, fazinės objektyvų rinkinys, pagalbinis centravimo teleskopas
• Tamsaus lauko slankiklis
• Sausas tamsaus lauko kondensorius NA 0.7–0.9
• Aliejaus tamsaus lauko kondensorius NA 1.3–1.26
• Poliarizerio/analyzerio rinkinys
• Kalibravimo skaidrė
• Spalvinių filtrų rinkinys (mėlyna, žalia, geltona, matinė stiklas)
• C tvirtinimo adapteris
• LCD monitorius ir skaitmeninė kamera su HDMI sąsaja
